伊顿 93PR 15-80kVA UPS
低本高效，可靠灵活的三相高频塔式UPS 解决方案
产品价值
• 为中小规模应用提供可靠运行、管理简便的电力保护系统
• 通过提供较低总运营成本和优越性能，使客户免于费用紧张、机房空间有限、缺乏专业维护人员和技术等客观因素的制约
典型行业
• 政府、教育行业计算机网络中心
• 中小型企业信息中心
• 银行、证券等金融机构数据机房
伊顿 93PR 功能和优势

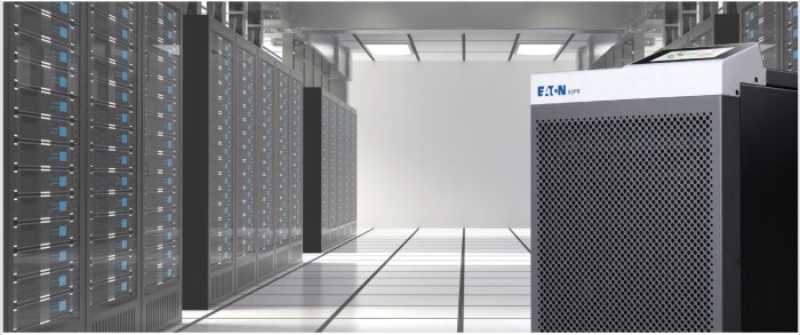

高可用，易维护的高频 UPS 为机房用户的 IT 应用环境打造可靠运行的电力保护系统
• 电容状态实时监测杜绝电容运行温度过高带来的安全隐患

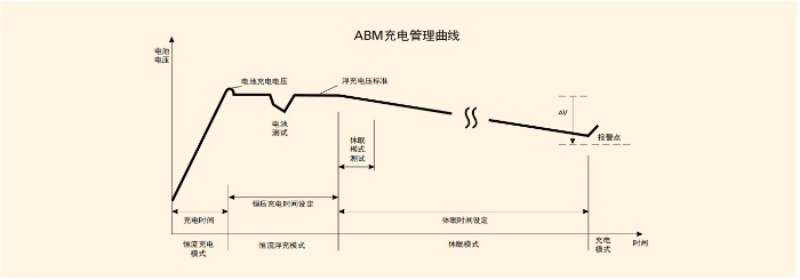

• 伊顿 ABM 智能电池管理技术有效延长电池使用寿命 50% 以上
• 模块级服务维护设计，实现低 MTTR
低本高效电源解决方案优化客户的初始投资及后期运营成本

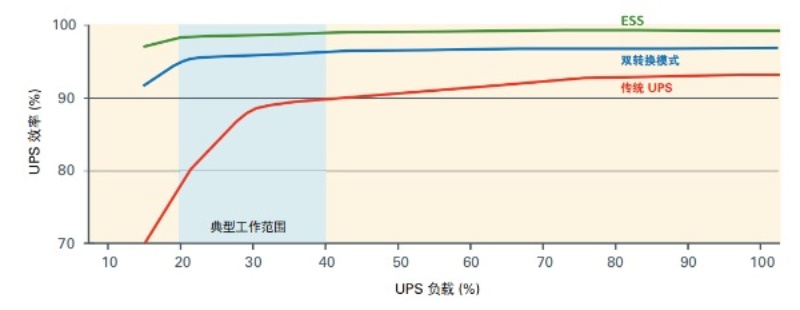

• 提高能源利用率，采用三电平拓扑与行业领先的高效技术，在典型负载率下，效率可保持在 96% 以上
• 在交流直供 ESS 模式下可实现高达 99% 的效率，并且在并机配置下，无需加装额外选件即可实现，保证 UPS 在提供可靠电力质量的前提下，实现更高的系统可用性
• 输出功率因数为 1（有功功率 = 机器容量），100% 机器容量利用率
灵活适应业务变化和储能系统升级

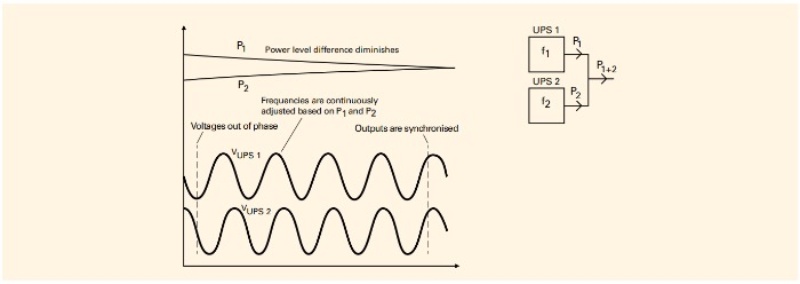

• 内置伊顿热同步无线并机功能，无需额外并机板，更大限度保证并机可靠性与扩容灵活性
• 充电功率可高达 UPS 额定功率的 55%，匹配大容量电池和锂离子电池应用需求
锂电池 UPS 解决方案
按需供电
锂电池系统是一款可靠、灵活的解决方案，可确保全天侯正常供电，还能帮助您显著降低总拥有成本 (TCO)。这款电池解决方案由可以无缝连接至 93PR UPS 的轻型电池组构成。
为什么选择锂技术？
锂离子化学在 UPS 应用中表现出多种优越特性，具有能量密度高、寿命长、安装灵活、循环寿命高以及 TCO 较低的优点。
备用电池运行时间
联系伊顿，了解备用时间和配置。可提供从 3 分钟到 1 个多小时的多种运行时间。
管理和监控系统
锂电池集成了强大的电池管理系统 (BMS)，能够保护电池（温度、电流、过压 / 欠压）、控制电池的平衡和充电状态以及提供电池的健康状况和警报 /报告。保护：BMS 可在模块和解决方案级别处理多种关键参数，比如电压水平、温度以及电池等。BMS 能够快速发现异常
情况（警告和警报），可在必要时通过断开受影响的电池，保护系统免遭破坏。性能优化：BMS 带有电池和模块平衡控制功能。该功能可
优化每个模块的电压，以最大程度地提高性能和延长使用寿命。

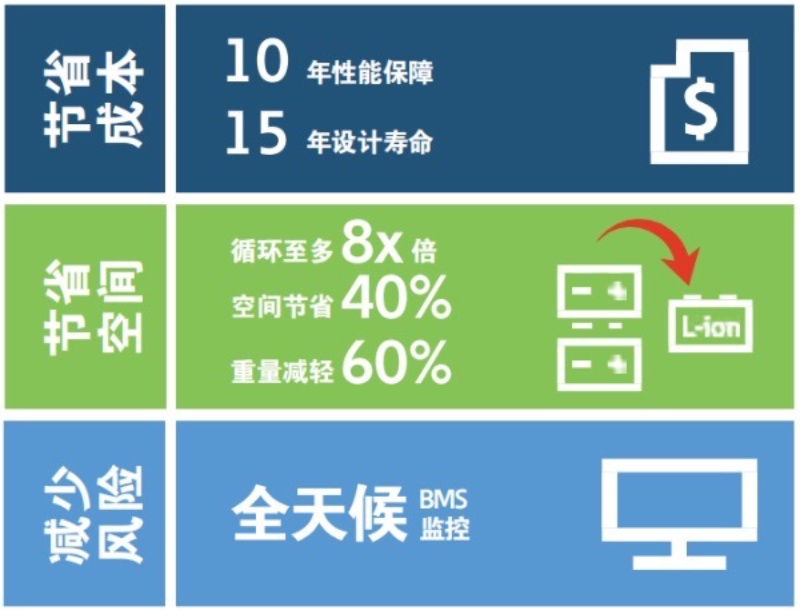

锂离子电池的优点
丰富通讯接口及选件，5 英寸彩色触摸显示界面为用户本地化或远程便捷管理提供支持
• 通过 5 英寸彩色触摸显示界面，用户可以获取运行效率，电池容量和历史事件等信息
• 显示屏采用倾斜设计，便于客户正面查看状态指示灯了解系统运行状态

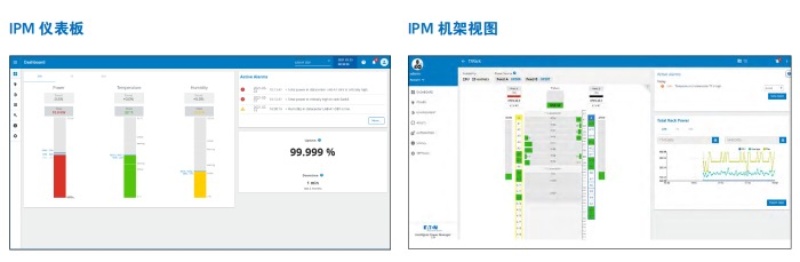

• Intelligent Power Manager® (IPM) 是一款电源管理软件平台。它使用 VMware® 、Citrix®和 Microsoft® 平台无缝监控电源和环境条件，同时为工作负载提供业务连续性。IPM 还使用 OpenStack® 或 HPE OneView® 优化数据中心的电源和环境条件
通讯选件

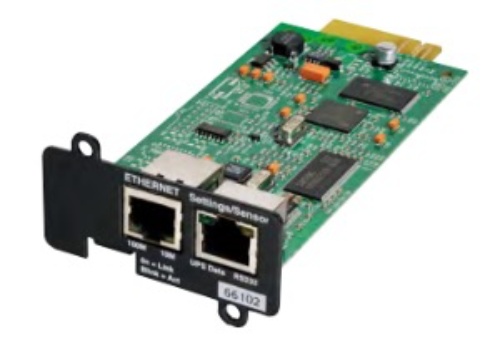

Gigabit Network Card 千兆网络卡
• 设备编号：744-A3983-00P
• 产品描述：通过UPS的Mini-slot槽提供与1000/100Bast-T以太网络集成功能，通过网络管理软件实现对UPS的监控管理功能
• 协议支持：HTTP, SNMP, TFTP, Telnet, BootP, DHCP, WAP, ARP, RARP
• 支持MIB：UPS Standard MIB RFC-1628,
• 配置方式：通过DB-9 RS-232口使用VT-100仿真终端
• 通讯拓扑结构：1000/100Bast-T以太网络集自适应

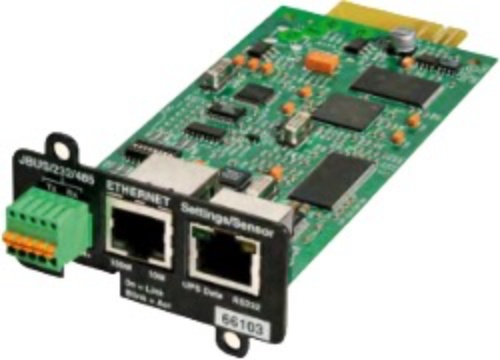

Industrial Gateway Card 工业网关卡
• 设备编号：744-07774-00P
• 产品描述：通过UPS的Mini-slot槽提供与Modbus网络集成功能，由UPS与楼宇管理系统(BMS)的连接实现监控管理功能。同时提供与1000/100Bast-T以太网络集成功能，
• Modbus命令支持：读取输入状态读取输入数据信息
• 配置方式：通过DB-9 RS-232口使用VT-100仿真终端
• 通讯速率：1200 bps ~ 19.2k bps可设置
• Slave地址：可设置
• 网络连接：通过隔离端子排实现RS-485数据通讯或RS-232数据通讯
• 通讯拓扑结构：可选双线或四线通讯

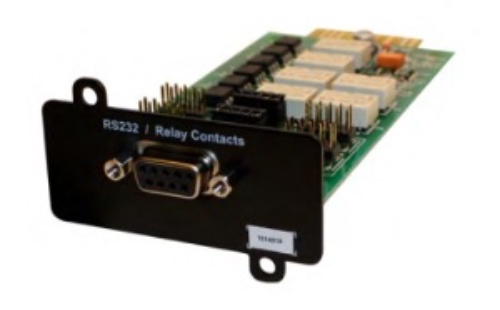

AS/400 继电器 /RS-232 接口卡
• 设备编号：744-98067-00P
• 产品描述：通过UPS的Mini-slot槽用于为AS/400计算机和其它工业设备提供有关UPS设备工作运行状态的四组干接点信号.为智能监控系统提供一个RS-232串行通讯接口
• 协议支持：Eaton SHUT串行通讯接口协议
• 配置方式：无需配置
• 通讯拓扑结构：状态信号线连接, 提供四组表示有关UPS设备工作运行状态的通/断信号，以及一个标准RS-232串行通讯接口

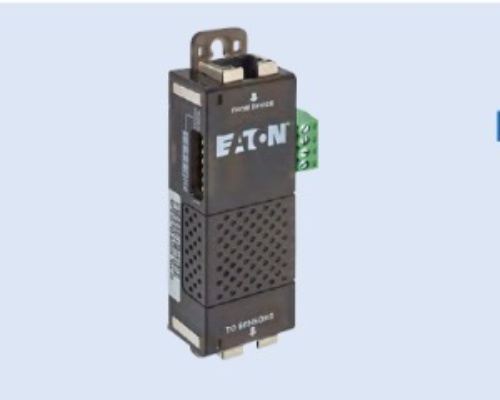

EMP DT1H1C2 温湿度传感器
• 设备编号：744-A4026
• 产品描述：千兆网络卡和工业网管卡专用温湿度传感器，每张卡片可同时支持最多三块温度传感器通
过USB接口接入

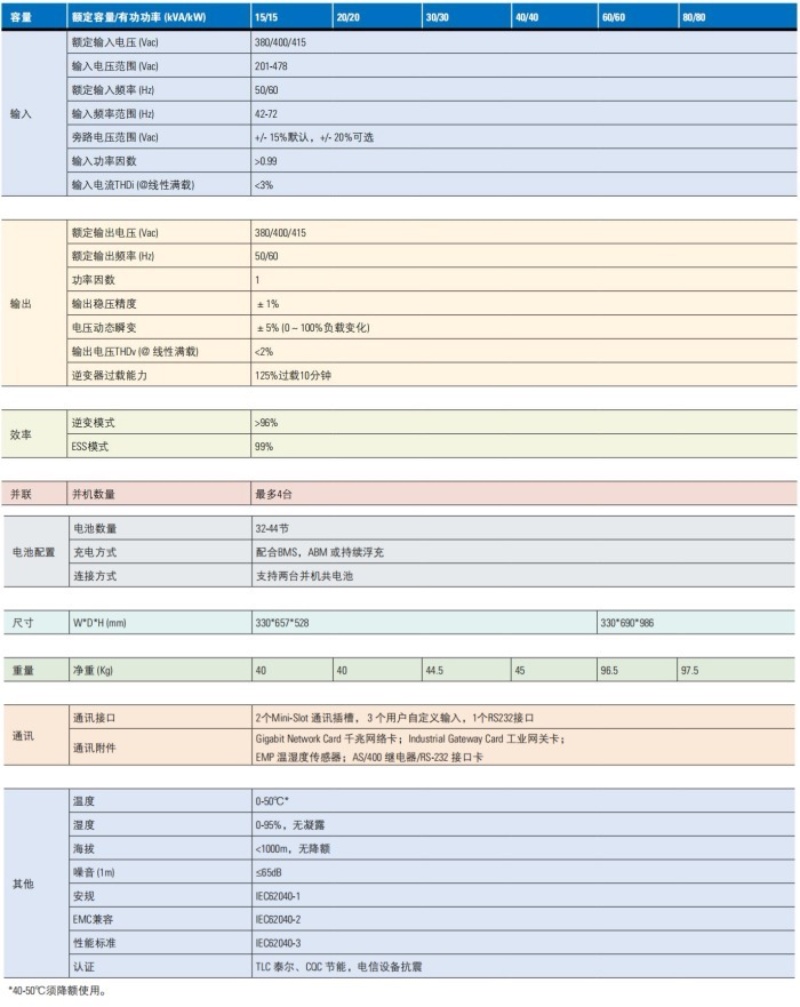

伊顿 93PR 15-80kVA UPS 技术参数
